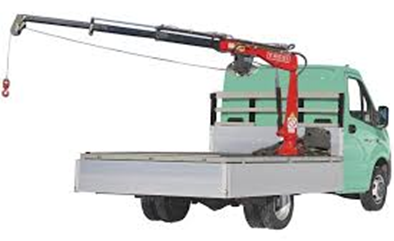

ГАЗель NEXT с КМУ
| Назначение | Бортовые автомобили "ГАЗель NEXT" с КМУ предназначены для перевозки и проведения погрузочно-разгрузочных работ крупногабаритных грузов массой до 800 кг. Борта открываются с 3-х сторон, обеспечивая легкий доступ к грузу и упрощая процесс погрузки | ||||||||
| Описание | Крано-манипуляторная установка (КМУ) устанавливается на шасси "ГАЗель NEXT" и состоит из стрелы, опорной рамы, системы управления и грузозахватных элементов. | ||||||||
| Функциональность | Автомобиль отлично подходит для транспортировки, погрузки и выгрузки мебели, плитки, строительных материалов, изделий для благоустройства приусадебных участков. | ||||||||
| Безопасность | Полукапотная компановка Хорошая обзорность Высокий уровень активной и пассивной безопасности Все сидения оборудованы ремнями безопаности | ||||||||
| Надежность | Надежность, подтвержденная временем, комплектующие от ведущих мировых производителей, строгий контроль качества, а также реальная статистика с дорог позволяют нам с уверенностью давать полноценную гарантию 3 года или 150 000 км пробега. | ||||||||
| Выгода | Межсервисный интервал 20 тыс. км. Низкая стоимость владения Оснащение газобалонным оборудованием | ||||||||
| Модификации шасси | Автомобиль доступен с 3-мя типами двигателя, возможен заказ автомобиля в 2-х рядном исполнении (пассажировместимость - 7 мест) | ||||||||
| Модификации надстройки | Длина бортовой платформы может быть увеличена до 5 м., при этом ее вместимость достигает 10 европаллет. | ||||||||
 |  | ||||||||
| Характеристики бортовой платформы | |||||||||
| Длина, мм. | 3090 | 4168 | 5090 | ||||||
| Ширина, мм. | 2078 | ||||||||
| Высота, мм. | 400 | ||||||||
| Вместимость европаллет, шт. | 5 | 8 | 10 | ||||||
| Погрузочная высота, мм | 950 | ||||||||
| ОБЩИЕДАННЫЕ | |||||||||
| Колесная формула | 4х2 | ||||||||
| Тип привода | Задний | ||||||||
| Кооличество мест | 2+1 | ||||||||
| Пассажировместимость | 2 | ||||||||
| Полная масса, кг | 3500 | ||||||||
| Масса снаряженного автомобиля, кг | 2180 | 2430 | 2680 | ||||||
| Колея передних колес, мм | 1750 | ||||||||
| Колея задних колес, мм | 1560 | ||||||||
| Дорожный просвет, мм | 170 | ||||||||
| Минимальный радиус разворота, м | 6,5 | 7,5 | 8,9 | ||||||
| Максимальная скорость , км/ч | 130 | ||||||||
| Контрольный расход топлива,л/100 км: | |||||||||
| 60 км/ч | 8,5 | ||||||||
| 80 км/ч | 10,3 | ||||||||
| Емкость топливного бака, л. | 80 | ||||||||
| ГАБАРИТНЫЕ РАЗМЕРЫ АВТОМОБИЛЯ | |||||||||
| Длина, мм. | 6709 | 7700 | 8700 | ||||||
| Ширина, мм. | 2068 | ||||||||
| Высота (по кабине), мм. | 2140 | ||||||||
| Колесная база, мм. | 3745 | 4200 | 4745 | ||||||
| ДВИГАТЕЛЬ | |||||||||
| Марка | Cummins | Evotech | Evotech LPG | ||||||
| Модель | ISF 2.8 | A275 | A2755 | ||||||
| Тип | Дизельный | Бензиновый | Битопливный (ГАЗ-Бензин) | ||||||
| Рабочий объем цилиндров, л | 2,8 | 2,7 | 2,7 | ||||||
| Количество цилиндров и их расположение | 4, рядное | 4, рядное | 4, рядное | ||||||
| Максимальная мощность, кВт (л.с.) | 110 (149,6) | 78,5 (106,8) | на бензине - 78,5 (106,8), на газе - 76,7 (104,3) | ||||||
| Максимальный крутящий момент, Н·м (кгс·м) | 330 (33,6) | 220,5 (22,5) | 220,5 (22,5) | ||||||
| ТРАНСМИССИЯ | |||||||||
| Сцепление | Однодисковое, сухое, с гидравлическим приводом | ||||||||
| Коробка передач | Механическая, 5-ступенчатая | ||||||||
| Карданная передача | Два вала с тремя карданными шарнирами и промежуточной опорой | ||||||||
| Задний мост: | Гипоидная, передаточное число – 4,3 | ||||||||
| Главная передача | |||||||||
| Дифференциал | Конический, шестеренчатый | ||||||||
| ХОДОВАЯ ЧАСТЬ | |||||||||
| Колеса | Дисковые, с неразборным ободом 5½ Jx16H2 | ||||||||
| Шины | Пневматические, радиальные, размером 185/75R16C | ||||||||
| ПОДВЕСКА | |||||||||
| передняя | Независимая, на поперечных рычагах с цилиндрическим пружинами, со стабилизатором поперечной устойчивости | ||||||||
| задняя | Две продольные, полуэллиптические рессоры с дополнительными рессорами и стабилизатором поперечной устойчивости | ||||||||
| Амортизаторы | Четыре – газонаполненные, телескопические, двухстороннего действия | ||||||||
| РУЛЕВОЕ УПРАВЛЕНИЕ | |||||||||
| Рулевой механизм с ГУР | Реечного типа | ||||||||
| Насос ГУР | Пластинчатый, двухкратного действия | ||||||||
| Рулевая колонка | Регулируемая по углу наклона | ||||||||
| ТОРМОЗНОЕ УПРАВЛЕНИЕ | |||||||||
| Рабочая тормозная система | Двухконтурная с гидравлическим приводом и вакуумным усилителем | ||||||||
| Тормозные механизмы передних колес | Дисковые | ||||||||
| Тормозные механизмы задних колес | Барабанные | ||||||||
| Запасная тормозная система | Каждый контур рабочей тормозной системы | ||||||||
| Стояночная тормозная система | С механическим тросовым приводом к тормозным механизмам задних колес | ||||||||
| ЭЛЕКТРООБОРУДОВАНИЕ | |||||||||
| Тип электрооборудования | Постоянного тока, однопроводное | ||||||||
| Номинальное напряжение, В | 12 | ||||||||
| Аккумуляторная батарея | для дв. Cummins: 6СТ-75VL или 6СТ-85VL | ||||||||
| для дв. Evotech: 6СТ-66LR или 6СТ-66VL | |||||||||
| Стандартная комплектация | |||
| Модель двигателя | Cummins | Evotech | Evotech LPG (пропан) |
| Норма токсичности выбросов ЕВРО-5 | S | S | S |
| Устройство ЭВ "Эра-Глонасс" | S | S | S |
| Безопасность | |||
| Гидроусилитель руля | S | S | S |
| Комфорт | |||
| Центральный замок | S | S | S |
| Сигнализатор открытого положения двери | S | S | S |
| Электростеклоподъемники | S | S | S |
| Рулевая колонка с возможностью регулировки по высоте | S | S | S |
| Подогрев наружных зеркал заднего вида | S | S | S |
| Панель приборов | |||
| Регулируемое освещение приборной панели | S | S | S |
| Бортовой компьютер | S | S | S |
| Подбутыльники - 4 шт. | S | S | S |
| Подстаканники - 3 шт. | S | S | S |
| Ящик вещевой объемом (330х260х160) | S | S | S |
| Ящик для хранения документов ф.А4 и мелких вещей | S | S | S |
| Отделение для мобильного телефона | S | S | S |
| Интерьер | |||
| Водительское сидение стандарт (с раздельной регулировкой подушки по высоте и горизонтали, регулировкой угла наклона спинки) | S | S | S |
| Подлокотник водительского сиденья | S | S | S |
| Отделения для хранения инструмента (в подножках дверей) | S | S | S |
| Экстерьер | |||
| Остекление (стандартные стекла) | S | S | S |
| Однослойное лакокрасочное покрытие | S | S | S |
| Мультимедиа | |||
| Аудиоподготовка | S | S | S |
| Круиз-контроль | S | - | - |
| Аккумуляторная батарея | |||
| Аккумуляторная батарея емкостью 74 А·ч | S | S | S |
| Система вентиляции, отопления, кондиционирования | |||
| Салонный фильтр | S | S | S |
| Система отопления и вентиляции с ручной регулировкой | S | S | S |
| Ходовая часть | |||
| Стабилизатор передней подвески | S | S | S |
| Стабилизатор задней подвески | S | S | S |
| Запасное колесо | S | S | S |
| Прочее | |||
| Утеплитель радиатора | S | S | S |
| Инструмент (домкрат, баллонный ключ, буксировочная проушина) | S | S | S |
| Комплектация PRO | |||
| Блокируемый дифференциал | + | + | - |
| Предпусковой подогреватель | + | - | - |
| Аккумуляторная батарея повышенной емкости 85 А·ч | + | - | - |
| Противотуманные фары | + | + | + |
| Электропривод наружных зеркал заднего вида | + | + | + |
| Водительское сидение «Люкс» (с поясничным подпором, подогревом) | + | + | + |
| Магнитола | + | + | + |
| Цена (руб.) | 82 500 | 59 500 | 29 500 |
| Дополнительные опции | |||
| Двухслойное лакокрасочное покрытие ("металлик") | 15 000 | 15 000 | 15 000 |
| Предпусковой подогреватель | 35 000 | 35 000 | 35 000 |
| Тормозная система с ABS | 15 000 | 15 000 | 15 000 |
| Блокируемый дифференциал | 30 000 | 30 000 | 30 000 |
| Газобалонное оборудование (ЕВРО-5) | - | 60 000 | - |
| Кондиционер | 50 000 | 50 000 | 50 000 |
| Fassi |
|
|||||||
| Страна-изготовитель: Италия | ||||||||
| Основные преимущества: | ||||||||
|
Продуманная система монтажа элементов гидравлики и применение в конструкции КМУ литых деталей; Автоматический механизм НО, регулирования гидравлических нагрузок; Система управления крановой стрелой MPES; Возможность выбора системы управления — с земли, с сидения оператора на колонне или при помощи радио‐пульта дистанционного управления; Функциональность и универсальность, КМУ может расширяться посредством установки опционального навесного оборудования — лебедки, гидробура, люльки оператора, челюстных захватов и т.д.; Каждый манипулятор Fassi обладает отличной ремонтопригодностью. |
||||||||
| Модель | Грузовой момент, т*м | Г/п на мин вылете, кг | Макс, вылет стрелы,м | Г/п на макс. вылете, кг | Угол поворот, град | Вес станд. версии, кг | Габариты, мм | Тип |
| M20A.12 | 2,14 | 995 | 3,1 | 700 | 325 | 210 | 715x340x1525 | Телескопический, L-образный |
| M30A.13 | 3 | 995 | 4,7 | 635 | 325 | 260 | 890x340x1625 | Телескопический, L-образный |
| F32A.0.22 | 2,65 | 995 | 5,5 | 440 | 370 | 430 | 1820x520x1500 | Коленчатый, Z-образный |
| F32A.0.23 | 2,65 | 995 | 6,8 | 300 | 370 | 465 | 1820x520x1500 | Коленчатый, Z-образный |
|
Ferrari |
|
|||||||
| Страна-изготовитель: Италия | ||||||||
| Основные преимущества: | ||||||||
|
Надежность и долговечность; Срок службы более 10 лет; Легкость конструкции; Все модели имеют литое основание, а стрелы выполнены из высокопрочной конструкционной стали и имеют шестигранное сечение; Возможность подключения дистанционного управления; Многие компоненты конструкции КМУ унифицированы, то есть, подходят для манипуляторов разных моделей |
||||||||
| Модель | Грузовой момент, т*м | Г/п на мин вылете, кг | Макс, вылет стрелы,м | Г/п на макс. вылете, кг | Угол поворот, град | Вес станд. версии, кг | Габариты, мм | Тип |
| 310-А2 | 0,92 | 800 | 2,79 | 310 | 328 | 175 | 650x1240x370 | Телескопический, L-образный |
| 315-А1 | 1,27 | 1175 | 1,9 | 665 | 350 | 175 | 665x1240x400 | Телескопический, L-образный |
| 315-А2 | 1,26 | 1100 | 2,79 | 435 | 350 | 200 | 715x1240x400 | Телескопический, L-образный |
| 317-А1 | 1,42 | 1315 | 1,9 | 750 | 350 | 175 | 665x1240x410 | Телескопический, L-образный |
| 317 А2 | 1,41 | 1230 | 2,79 | 490 | 350 | 200 | 715x1240x410 | Телескопический, L-образный |
|
Amco Veba |
 |
|||||||
| Страна-изготовитель: Италия | ||||||||
| Основные преимущества: | ||||||||
|
Надежность используемых материалов; Высокое качество сборки, обеспечивающее длительный срок - более десяти лет; Конструкция крановой установки Amco Veba сильно отличается от большинства КМУ, представленных сегодня на рынке. Во-первых, здесь не используется тросовый подвес крюка. Все операции выполняются перемещением гидроманипулятора, который может оснащаться различными приспособлениями для захвата груза. Во-вторых, разработчики отказались от использования электронных схем контроля – безопасность обеспечивается за счет простых и надежных гидравлических систем. И, наконец, в-третьих – коленчатая стела более маневренна, а в сложенном положении она занимает мало места и мало весит. |
||||||||
| Модель | Грузовой момент, т*м | Г/п на мин вылете, кг | Макс, вылет стрелы,м | Г/п на макс. вылете, кг | Угол поворот, град | Вес станд. версии, кг | Габариты, мм | Тип |
| 103/2s | 2,6 | 850 | 5,45 | 445 | 370 | 390 | 1900x1635x352 | Коленчатый, Z-образный |
| 103/3s | 2,6 | 800 | 6,75 | 330 | 370 | 420 | 1900x1635x352 | Коленчатый, Z-образный |
| Hyva |
 |
|||||||
| Страна-изготовитель: Италия | ||||||||
| Основные преимущества: | ||||||||
|
Простота конструкции и отсутствие сложных электрических систем, делают КМУ легким в эксплуатации, а обслуживание осуществляется в короткие сроки без простоя оборудования; Безопасность и качество – КМУ отвечает всем европейским и отечественным требованиям безопасности, прошло соответствующие проверки на заводе изготовителе; Облегчить и оптимизировать работу, манипулятор HYVA может за счёт дополнительного оборудования: лебедка, радиоуправление, управление с рабочего места, расположенного на верхней части колонны, установка различного навесного оборудования |
||||||||
| Модель | Грузовой момент, т*м | Г/п на мин вылете, кг | Макс, вылет стрелы,м | г/п на макс. вылете, кг | Угол поворот, град | Вес станд. версии, кг | Габариты, мм | Тип |
| HA15E2 | 1,28 | 1195 | 1,89 | 320 | 335 | 174 | 620х1241х430 | Телескопический, L-образный |
| HV27E2 | 2,6 | 835 | 5,5 | 440 | 370 | 330 | 1900х1635х352 | Коленчатый, Z-образный |
| HV27E3 | 2,6 | 785 | 6,8 | 405 | 370 | 360 | 1900х1635х352 | Коленчатый, Z-образный |
| HA28E3 | 2,75 | 1855 | 4,24 | 605 | 335 | 321 | 753x1587x440 | Телескопический, L-образный |
| Inman |
 |
|||||||
| Страна-изготовитель: Россия | ||||||||
| Основные преимущества: | ||||||||
|
Расположение поворотного механизма в масляной ванне, что увеличивает рабочий ресурс КМУ; Надежная гидравлическая система; Ограничители грузового момента, гидравлические замки на опорах и другие системы безопасности; Низкие эксплуатационные затраты; Возможность расширения сферы использования КМУ за счет установки навесного оборудования |
||||||||
| Модель | Грузовой момент, т*м | Г/п на мин вылете, кг | Макс, вылет стрелы,м | Г/п на макс. вылете, кг | Угол поворот, град | Вес станд. версии, кг | Габариты, мм | Тип |
| IM 15 | 1,4 | 990 | 3,1 | 430 | 325 | 194 | 395х1080х1325 | Телескопический, L-образный |
| ИМ 20 | 1,83 | 990 | 3,57 | 505 | 400 | 425 | 1850x410x1720 | Телескопический, L-образный |
| ИМ 25 | 2,52 | 990 | 6,78 | 350 | 410 | 630 | 2200х580х1570 | Телескопический, L-образный |
|
Palfinger |
 |
|||||||
| Страна-изготовитель: Австрия | ||||||||
| Основные преимущества: | ||||||||
|
Манёвренность; Возможность применения даже в сложных стеснённых условиях: на городских улицах, дворах, мостах и около линий электропередач; Адаптация к российским климатическим особенностям; Гидроманипуляторы могут эксплуатироваться при температуре -40 до +40⁰С; Окупаемость крана-манипулятора, при постоянном применении, происходит от 6 месяцев до одного года; Долговечность и надёжность; Благодаря скрытой гидравлике, KTL-обработке, предохраняющей металлические части от коррозии, системе подъема повышенной мощности HPLS и системе активного подавления колебаний стрелы AOS – все эти инновации продлевают срок эксплуатации КМУ Palfinger до 15 лет. Конструкция оголовка стрелы крана позволяет установить на него любое навесное оборудование: гидробур, клещевой захват для бревен, полип-грейфер для металлолома, двухчелюстной ковш, палетные вилы, люльку/корзину для оператора. Легкосъемные конструкции стрел удобные для проведения быстрого технического обслуживания крана и т.д. |
||||||||
| Модель | Грузовой момент, т*м | Г/п на мин вылете, кг | Макс, вылет стрелы,м | Г/п на макс. вылете, кг | Угол поворот, град | Вес станд. версии, кг | Габариты, мм | Тип |
| PC 1500 Compact | 1,4 | 990 | 3,1 | 440 | 325 | 164 | 635x1300x395 | Телескопический, L-образный |
| PC 2700 A Compact | 2,6 | 1780 | 3,7 | 690 | 325 | 207 | 770x1630x395 | Телескопический, L-образный |
| PC 2700 B Compact | 2,5 | 1700 | 5 | 500 | 325 | 228 | 770x1630x395 | Телескопический, L-образный |
